Ствол и кормовая секция
Механизм нагрева и охлаждения ствола
Системы контроля температуры ствола и матрицы
Мотор и привод
Коробка передач
Упорный подшипник
Подающий винт
В цилиндре находится подающий шнек и обеспечивается передаточная среда для нагрева, охлаждения и вентиляции; он изготовлен из специальных биметаллических закаленных вкладышей, устойчивых к износу и высоким давлениям, возникающим во время работы экструдера.
Внутренний диаметр ствола (D) и длина ствола (L) отношение диаметра ствола (Л/Д) — основные размеры, используемые для обозначения размера экструдера. (Л/Д) измерение получается путем деления длины ствола от нижнего края питающего горловины до конца ствола на диаметр ствола. (Л/Д) соотношение имеет важное отношение к доступной площади поверхности цилиндра и времени пребывания материала внутри экструдера.
Питательное отверстие расположено на конце ствола, рядом с редуктором. Обрабатываемый материал обычно подается из бункера, который крепится болтами к загрузочному отверстию. Обычно отверстие круглое и того же диаметра, что и винт. Материал в большинстве случаев течет под действием силы тяжести из загрузочного бункера вниз в цилиндр и в кольцевое пространство, образованное между шнеком экструдера и цилиндром.

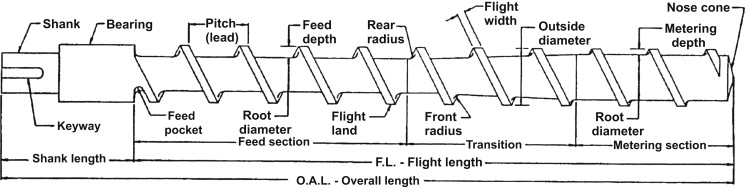

Большинство шнеков экструдера имеют один металлический гребень (скребок), обернутый вокруг цилиндрического основания, как большая резьба. Номенклатура винтов показана на рис. 4.14, а конкретные геометрические характеристики - на рис. 4.15. Большинство одношнековых экструдеров имеют однозаходные шнеки, что означает, что шнек имеет одновинтовую спираль. Некоторые винты имеют многозаходную конструкцию, то есть имеют более одного винтового витка, обычно два или три. Винтовые витки могут быть правшой или левша при вращении винта по часовой стрелке, если смотреть со стороны торца винта (см. рис. 4.16). Почти все одношнековые экструдеры имеют правую резьбу и вращаются по часовой стрелке, если смотреть со стороны конца шнека.
Рисунок 4.14. Номенклатура подающих винтов. Рисунок 4.15. Геометрические характеристики винта Рисунок 4.16. (A) Правосторонний винт.
