Калибровка экструзии профиля

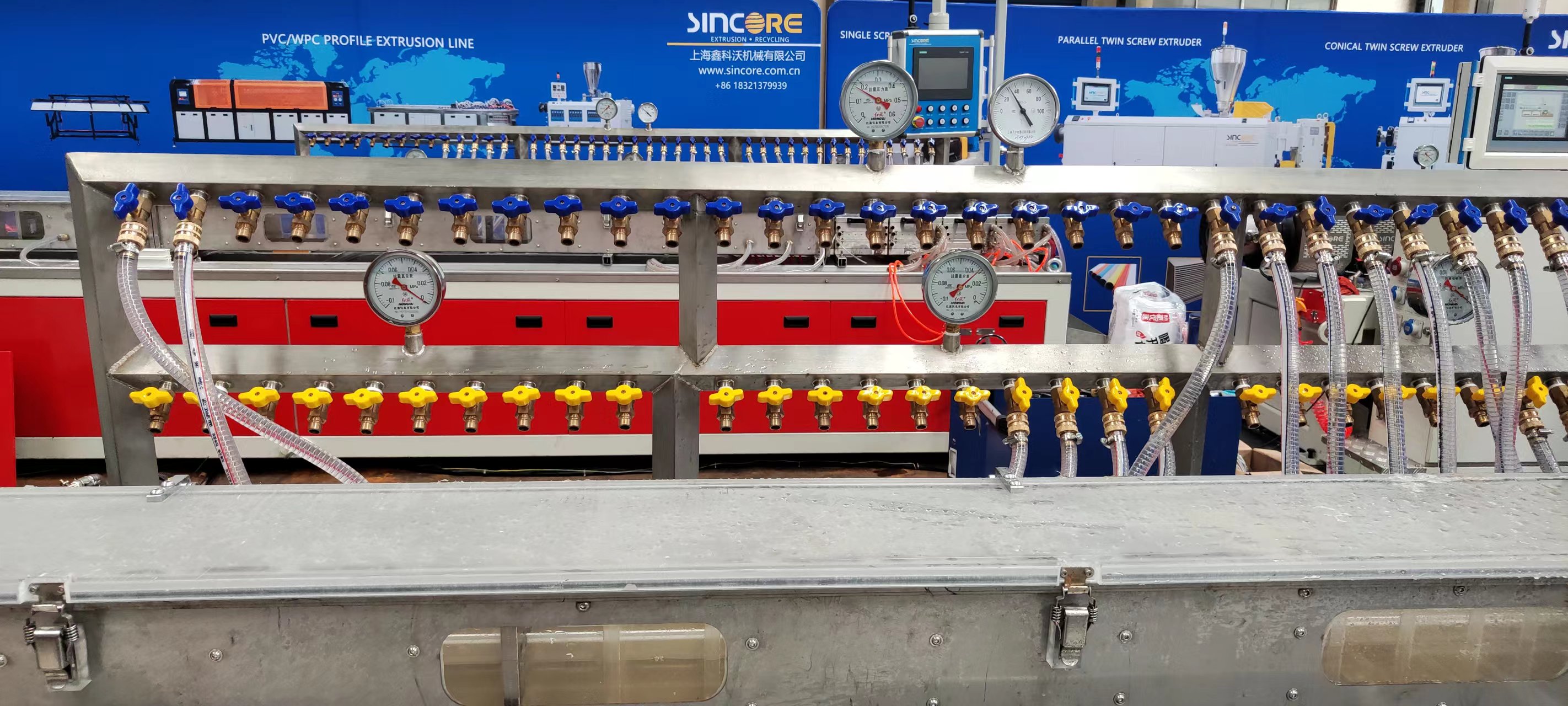

Калибровочный и охлаждающий бак

Охлаждение и калибровка или калибровка используются для установки размеров детали, предотвращая при этом деформацию и скручивание детали.Крепления или размеры детали зависят от сложности детали.Самая простая установка включает в себя регулируемые металлические пальцы, придающие форму мягкому полимеру на выходе из матрицы, а вентиляторы обдувают профиль воздухом для его охлаждения.Профиль может опираться на деревянные опалубки или металлическую стойку.Хотя это самый простой способ охлаждения профиля, он также и самый неточный, поскольку позволяет получать профили с очень низкими размерными допусками.Для термопластов обычно в калибровочных резервуарах используются более сложные приспособления или калибраторы сложной формы.Калибровочный блок может представлять собой длинное металлическое приспособление, имеющее профиль желаемой формы, через который протягивается расплавленный полимер и ему дают возможность затвердеть, возможно, в водной среде.Когда деталь выходит из штампа, она проходит через небольшое воздушное пространство в калибровочный блок или калибратор, где охлаждается воздухом или водяным распылением, заполняется водой или проходит через металлический калибратор с циркулирующей водой и теплообменник для замораживания. или закрепите деталь до ее окончательных размеров.

Водяное охлаждение начинается, когда профиль входит в ванну ниже уровня воды и попадает в приспособление для определения размера и удержания профиля во время охлаждения.Профиль может проходить через кольцо, распыляющее воду со всех сторон одновременно, или через водяные форсунки перед попаданием в резервуар для воды.Водяное охлаждение очень эффективно, подходит для коротких тиражей и может ухудшать повторяемость между короткими тиражами, в зависимости от качества приспособления, его местоположения и навыков оператора.Доступные варианты: длина резервуара;количество камер в баке;подается ли вода в виде тумана или распыления, заливания или комбинации того и другого в разных частях камеры;температура воды (горячая или холодная);автономные системы рециркуляции.
