Одиночный винт -экструдер и оборудование

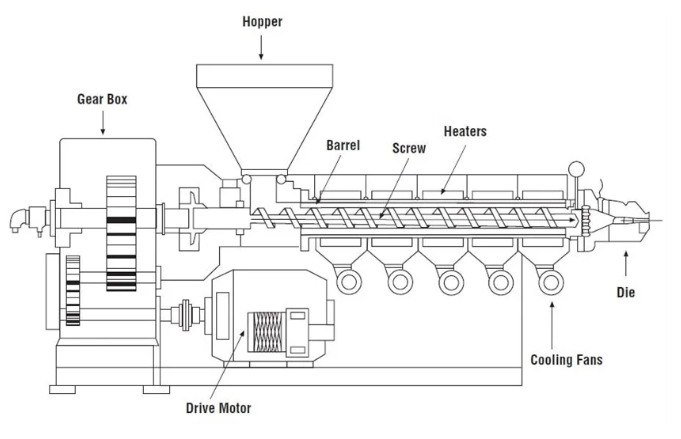

На рисунке 1 показана схема вырезания простой отдельной винтовой машины. Эта диаграмма показывает расположение различных частей машины. Два единицы - винт и ствол - взаимодействуют вместе, чтобы передать пластиковый материал, растопить материал, а затем протолкнуть его через кубик.

Винт вращается с заранее определенной скоростью с помощью электропривода электродвигателя и коробки передач. Контроллеры температуры соединены с элементами отопления/охлаждения на стволе, чтобы поддерживать температуру при заданных температурах.

Возможности винта и ствола в сборе вытягивают данное материал, основана на характеристиках или конструкции ствола и винта, характеристик материала пластмасс и обстоятельств, при которых работают система.

Рисунок 1

Пост экструзионного оборудования

Когда экструдат покидает матрицу, он может быть установлен либо на желаемую форму, либо его форма может быть изменена, а затем настроена на форму. Оборудование, которое выполняет этот процесс, известно как «оборудование для экструзии после экструзии» или «выбросить», и с точки зрения размера, оно, как правило, намного больше, чем у экструдера. Это связано с тем, что пластики занимают значительное количество времени, чтобы охладить, и этот процесс охлаждения определяет скорость, которую будет работать линия.
