Размер трубок и трубок из термопластов устанавливается одним из четырех методов

Размер труб из термопластов устанавливают одним из четырех способов: вакуумным лотком, удлиненной (внутренней) оправкой, калибровочной гильзой и калибровочными пластинами (рис. 4.47).Вакуумный желоб и удлиненная оправка являются наиболее распространенными методами удержания труб и трубок в закалочной ванне.Эти два метода подробно описаны ниже.При использовании метода калибровочной втулки внешний диаметр трубки фиксируется при контакте с металлической втулкой с водяным охлаждением (обычно латунной).Этот контакт осуществляется за счет давления воздуха внутри трубки или за счет создания вакуума через перфорированную внутреннюю поверхность втулки.Метод калибровочной пластины предшествовал методу вакуумной ванны.В этом методе трубка принимает свой размер, когда ее протягивают через ряд пластин из латуни или нержавеющей стали, подобно тому, как металлическая проволока вытягивается из металлического стержня.Трубка проталкивается через пластины за счет положительного внутреннего давления воздуха.

В методе вакуумного желоба, показанном на рис. 4.47(А), трубка (или труба) входит в один конец закрытого длинного желоба и выдавливается из другого конца.Желоб заполнен водой, которая непосредственно контактирует с трубкой и окружает ее, обеспечивая эффективное охлаждение.Внутри желоба над водой создается вакуум, снижающий давление в желобе, что позволяет мягкой трубке расширяться, касаясь воротников или колец на входе и выходе.Этот механизм предотвращает схлопывание трубки и обеспечивает правильный размер внешней части трубки.Разница давлений между внешней частью (под вакуумом) и внутренней частью трубки, открытой для атмосферы, создает силу расширения.Трубка движется через фиксированные металлические хомуты или кольца, которые придают ей размер.Первый воротник у входа в кормушку – самый важный.Небольшая струя воды направляется на трубу непосредственно перед входом в качестве смазки.Количество и положение колец и втулок обычно регулируются.Они становятся немного меньше по мере прохождения трубы через желоб с учетом усадки, возникающей в результате охлаждения и кристаллизации полимера[1].

Иржи Георгий Дробный, в Справочнике по термопластичным эластомерам (второе издание), 2014 г.

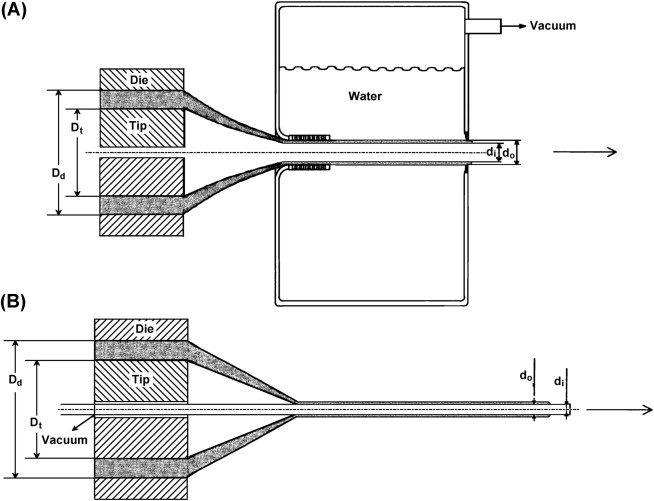

Рисунок 4.47.Методы определения размеров труб и трубок: (A) Вакуумный желоб;(B) Метод расширенной оправки.
