Система совместного вращения и система встречного вращения двухшнекового винта

В системе совместного вращения (рис. 10.8а) шнек транспортирует материал до точки, где шнеки входят в зацепление.

Из-за двух противоположных и равных градиентов скорости, действующих в этой точке, материал захватывается другим винтом.

при этом наименьшее количество материала проходит через зазор между двумя винтами.Эта система предлагает более высокую степень

самоочистки с большим контролем над распределением времени пребывания.Большая часть материала имеет 8-образную форму.

узор по всей длине ствола.

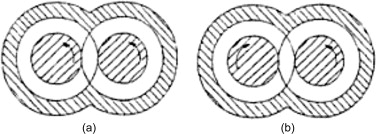

Рисунок 10.8.(а) Система совместного вращения и (б) Система встречного вращения

В системе встречного вращения (рис. 10.8б) материал переносится скребками шнека таким образом, что весь материал

прижимается к центру, где встречаются два винта, образуя нарост материала.Небольшое количество материала пройдет

через зазор между двумя винтами и повернется наружу вместе с витками отрезного винта.Поскольку два винта

переплетены, не весь материал пройдет.Основное преимущество системы встречного вращения заключается в том, что материал

то, что проходит через зазор между двумя винтами, подвергается чрезвычайно высокой степени сдвига.На рисунке 10.9 показано

различные конфигурации пересекающихся шнеков в двухшнековом экструдере.

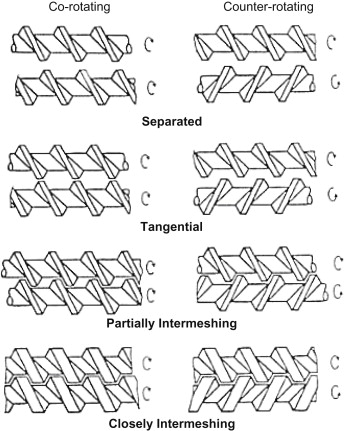

Рисунок 10.9.Двухшнековый экструдер с различной конфигурацией зацепления.
