Винтовая система, открытая в осевом направлении, фактически открыта в продольном направлении винтового канала, поскольку она имеет проход от входа к выходу устройства. Это означает, что обмен веществ может происходить вдоль канала. В закрытом исполнении витки шнека в продольном направлении через определенные промежутки времени закрываются. Важно, чтобы поперечное сечение винтового канала было открытым, чтобы обмен материала происходил от одного витка к другому в направлении, нормальном к винтовому каналу. Обычно наблюдается некоторая утечка через гребни винтов и через участки, необходимые для механических зазоров. Независимо от того, открыты ли шнеки в продольном или поперечном направлении или имеют закрытую геометрию, это напрямую влияет на условия транспортировки, перемешивающее действие и способность системы наращивать давление.
Например, системы без зацепления открыты в продольном и поперечном направлении (см. рисунок 1). Полностью взаимодействующие противовращающиеся системы могут быть закрытыми в продольном и поперечном направлении и независимо от механических зазоров могут образовывать закрытые камеры. Это касается винтовых насосов. Продольно- и поперечно-замкнутые, полностью зацепляющиеся коротковращающиеся системы (рис. 1, тип 2) теоретически невозможны, как и продольно-разомкнутая и поперечно-замкнутая противовращающаяся система. Полностью зацепляющиеся, вращающиеся винты открыты в продольном направлении. При использовании обычных винтовых витков они закрыты крест-накрест, а при использовании шахматных винтовых дисков они крест-накрест открыты. Эта конструкция проиллюстрирована типами 4 и 6 на рисунке 1.
Существует несколько типов частично зацепляющихся винтов, например продольно открытые и поперечно закрытые системы, а также продольно и поперечно открытые системы. Большинство коммерческих экструдеров с взаимозацепляющимися шнеками встречного вращения представляют собой комбинации Систем 1, 9a и 9b, показанные на рисунке 1. Коммерческие невзаимозацепляющиеся шнеки встречного вращения соответствуют Системе 11 и используются вместе с одношнековым разгрузочным экструдером.

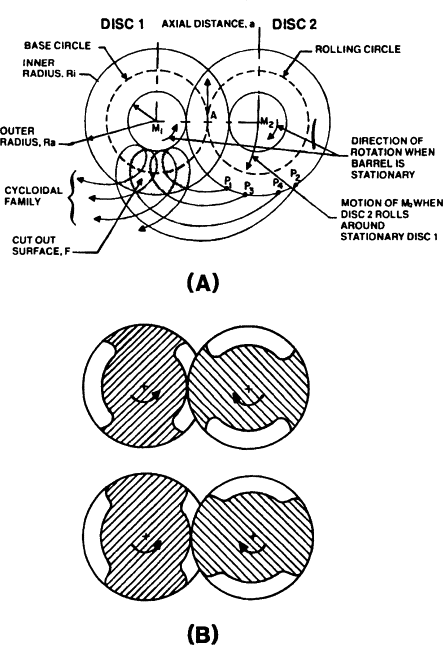

Вращающиеся в противоположных направлениях винты работают, когда оба вала вращаются с одинаковой угловой скоростью в противодействующем вращении. На рисунке 2 показана векторная диаграмма, иллюстрирующая поля скоростей и силы при вращении винта в противоположных направлениях. Напротив, при использовании вращающихся винтов, как показано на рисунке 1, когда винт 1 удерживается неподвижно, винт 2 не будет скатываться, а будет совершать круговое поступательное движение вокруг винта 1. Центральная точка M2 перемещается таким образом по круговой траектории вокруг винта 1. М1, радиусом М1МПВ2; Винт 2 сам по себе не вращается. Каждая точка описывает круговой путь одинакового радиуса. Если дуга P1-P2 на окружности диска 2 представляет собой винтовой гребень, точки этой дуги описывают (как показано с двумя промежуточными точками P3 и P4 на рисунке ниже) семейство дуг, которые вырезают поверхность в форме полумесяца. область F от винта 1.
