English
Просмотры:0 Автор:Pедактор сайта Время публикации: 2024-12-30 Происхождение:Работает
Экструзионные матрицы представляют собой металлические каналы, которые придают потоку полимера определенную форму поперечного сечения. Сложность проектирования заключается в достижении желаемой формы в заданных пределах однородности размеров при максимально возможной производительности. Из-за вязкоупругой природы полимеров и связанного с этим поведения текучести спроектировать фильеру, которая будет производить гладкий экструдат желаемых размеров продукта, непросто.
Существует два основных типа неоднородностей. Те, которые происходят в машинном направлении (MD) или вдоль направления экструзии, и те, которые происходят в поперечном направлении (TD). Неоднородности, возникающие по направлению движения, обычно обусловлены изменениями давления и температуры, которые влияют на скорость потока, реологические свойства расплава и в некоторой степени на конструкцию головки. Неровности, возникающие в TD, почти полностью обусловлены конструкцией штампа, но в некоторых случаях причиной неравномерностей являются реологические свойства.
В случае MD основной причиной неравномерностей являются изменения расхода из-за изменений давления или температуры в насосном устройстве. Однако неустойчивости течения, связанные с явлениями разрушение расплава и вызвать резонанс может привести к изменениям размеров экструдата. Эти изменения тесно связаны с реологическими свойствами расплава, но конструкция головки может, по крайней мере, смягчить выраженность неровностей.

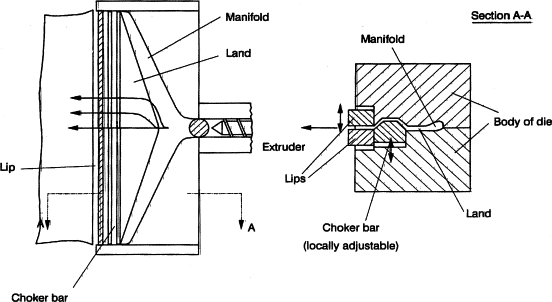

Изменения TD почти полностью обусловлены конструкцией матрицы. Основная проблема заключается в разработке системы подачи (т.е. многообразие), которые будут равномерно распределять расплав по формообразующей части матрицы (определение частей матрицы см. на рис. 25). Если это невозможно, необходимо отрегулировать кромки матрицы таким образом, чтобы жидкость выходила из матрицы с одинаковой толщиной. Даже если коллектор предназначен для равномерной подачи матрицы, явление умереть, набухнуть может повлиять на степень однородности матрицы. Поскольку степень набухания может меняться неравномерно по поперечному сечению из-за изменений в истории деформации, кромки матрицы (основная секция формования), возможно, придется спроектировать так, чтобы компенсировать это.
Рис. 25
