Экструзия труб и трубок

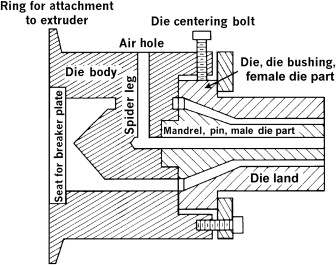

Штампы для производства труб и насосно-компрессорных трубок состоят по существу из охватывающего кольца, формирующего внешний диаметр трубы, и охватываемой оправки, формирующей внутренний диаметр.Трудность состоит в том, чтобы поддерживать оправку в жестком и точном положении с кольцом матрицы без ущерба для продукта.Крестовидный тип (рис. 4.45) использует три или четыре крестовины (ребра) для поддержки оправки, но эти ножки вызывают осевые линии сварки, когда расплав обтекает их [56].Альтернативой является конструкция пластины прерывателя, в которой оправка поддерживается диском, пронизанным множеством небольших отверстий.Лучшим решением, особенно для труб больших размеров, является спиральная оправка.Здесь оправка жестко закреплена, а течение расплава направляется вокруг нее по изначально винтовой схеме, которая за счет геометрии каналов и площадок преобразуется в осевое течение.Линии сварки исключены, но сложность состоит в том, чтобы обеспечить равномерную скорость потока во всех точках выхода матрицы.
